Características
Salida de desconexión de la carga
El SmallBMS puede usarse para controlar la entrada on/off remoto de un batteryprotect, un inversor, un convertidor CC-CC u otras cargas con función de puerto on/off remoto. Debido a su corriente de salida máxima de 1A, puede incluso controlar un relé de corriente alta.
Salida de prealarma
La salida de prealarma puede usarse para emitir una advertencia visual o acústica cuando la tensión de la batería sea baja y se activará con un retardo de al menos 30 segundos antes de que la salida de desconexión de cargas se desactive debido a la subtensión en las celdas.
Salida de desconexión del cargador
Puede usarse para controlar el puerto on/off remoto de un cargador. La salida suele tener una tensión y pasa a flotación libre en caso de inminente baja tensión o alta o baja temperatura en las celdas. Tener en cuenta que la salida de desconexión de cargador no es adecuada para alimentar cargar inductivas como una bobina de relé.
Terminal on/off remoto
Tanto la salida de desconexión de las cargas como la del cargador pueden controlarse a distancia a través del terminal on/off remoto. Cuando estén apagadas, las dos salidas serán flotantes, de modo que las cargas y los cargadores se apagarán.
Indicadores LED

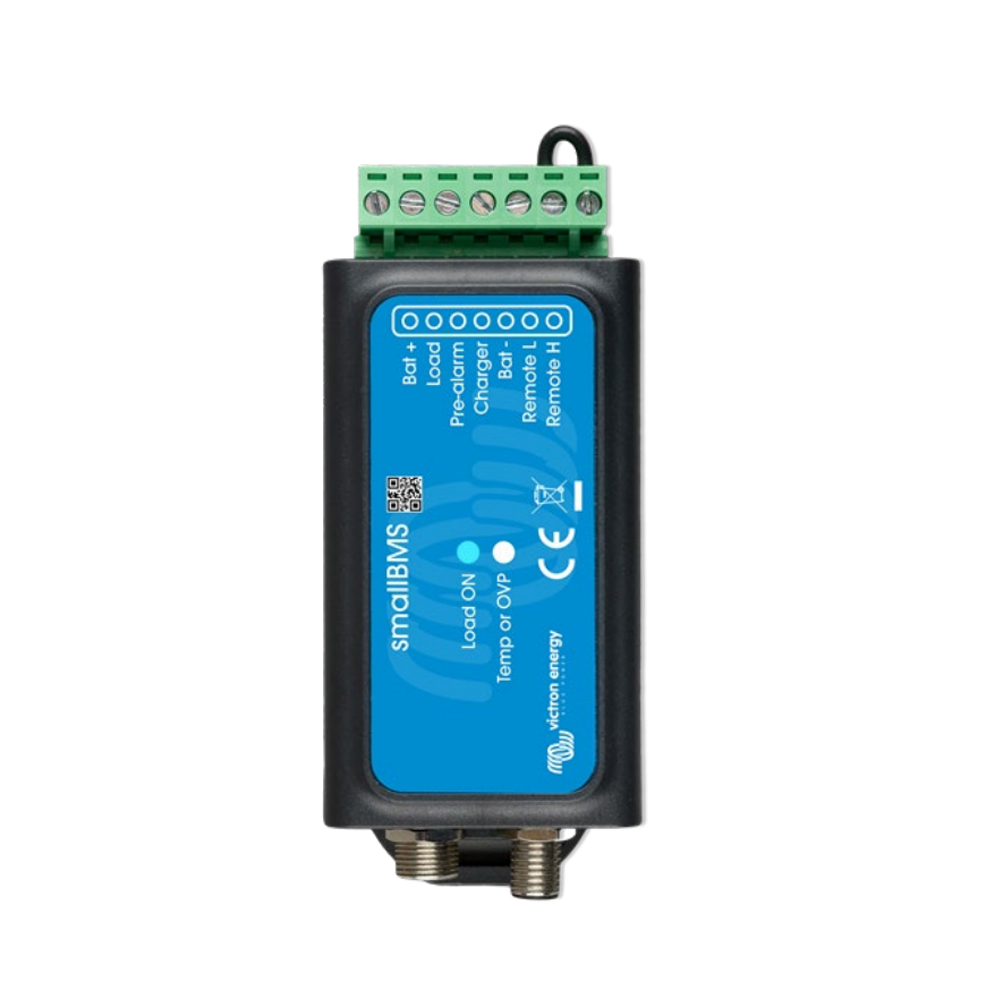

El SmallBMS tiene dos indicadores LED: un LED azul que indica que la salida de desconexión de la carga aún tiene tensión y la tensión de la celda está por encima del umbral establecido en la batería. El LED rojo indica que la salida de desconexión del cargador es baja debido a alta/baja temperatura o alta tensión de las celdas.
Especificaciones técnicas
Tensión de funcionamiento (Vbat): 8-70V
Cable de alimentación y fusible: tamaño del fusible recomendado de 0,3A - 2,5A, dependiendo de los dispositivos conectados.
Consumo de corriente, remoto encendido: 2,2mA
Consumo de corriente, baja tensión en las celdas: 1,2mA
Rango de temperatura de trabajo: de -20ºC a +50ºC
Humedad: máx. 95% (sin condensación)
Grado de protección: IP20
Dimensiones y peso
Peso: 0.1 kg
Dimensiones (al x an x p): 106 x 42 x 23mm
Normativas
Seguridad: EN 60950
Emisiones: IEC 61000-6-3, EN 55014-1
Inmunidad: IEC 61000-6-2, IEC 61000-6-1, EN 55014-2
Directiva de automoción: UN/ECE-R10 Rev, 4
Garantía
5 años de garantía

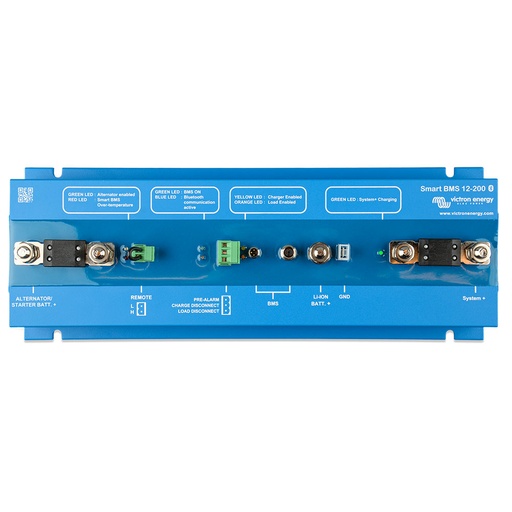

![[BMS210055000] Smart BMS 12/200](/web/image/product.product/1513/image_512/%5BBMS210055000%5D%20Smart%20BMS%2012-200?unique=37cb179)
